แอลวีดีทีดิสเพลสเมนต์เซนเซอร์

แอลวีดีทีดิสเพลสเมนต์เซนเซอร์



การแนะนำสินค้า

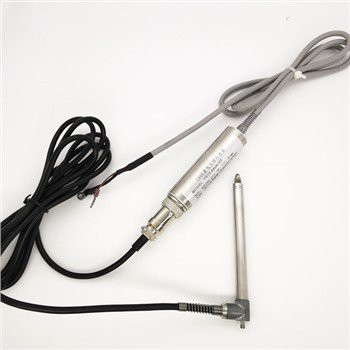

ดิสเพลสเมนต์เซนเซอร์ lvdt ชนิดแยกซีรีส์ BT มีประสิทธิภาพดีเยี่ยม เซ็นเซอร์ใช้พลังงานจาก 12-24VDC หัวฟิชอายเป็นมาตรฐาน มันเป็นตัวเลื่อน gimbal เป็นตัวเลือก วงจรอิเล็กทรอนิกส์ถูกปิดผนึกไว้ในท่อโลหะสแตนเลส 304 สามารถใช้งานได้ในสภาพแวดล้อมที่รุนแรง เช่น ความชื้นและฝุ่น เป็นเวลานาน และการทำงานมีเสถียรภาพ เอาต์พุตมาตรฐาน 0-5V, สัญญาณแรงดันไฟฟ้า 0-10V, กระแสไฟฟ้า 4-20 mA ซึ่งสามารถใช้โดยคอมพิวเตอร์หรือ PLC





ลักษณะเฉพาะ

เส้นผ่านศูนย์กลางภายนอกของเซนเซอร์ lvdt displacement คือ 20 มม. และใช้ปลอกสแตนเลส 304 แบบแยกส่วน ใช้แหล่งจ่ายไฟ DC ตัวเดียวและมีตัวดีโมดูเลเตอร์สัญญาณประสิทธิภาพสูงในตัว และดิสเพลสเมนต์เซนเซอร์เป็นกระแสสองสาย แรงดันไฟฟ้าสามสาย และเอาต์พุตสัญญาณดิจิตอล RS485 ช่วงการวัด 0-100 มม. มีความละเอียดสูง สามารถทำซ้ำได้ดี ไม่มีหน้าสัมผัสเลื่อน และอายุการใช้งานยาวนาน



แอปพลิเคชัน

เซ็นเซอร์การเคลื่อนที่แบบ lvdt สามารถใช้สำหรับการวางตำแหน่งกระบอกสูบ ydraulic การตรวจจับและควบคุมตำแหน่งวาล์ว การตรวจจับการเคลื่อนที่ของดาดฟ้าสะพาน เครื่องมือเครื่องจักรและอุตสาหกรรมปูนซีเมนต์การวางตำแหน่งเครื่องมือ การตรวจสอบทางวิศวกรรมอุโมงค์รถไฟใต้ดิน ฯลฯ

พารามิเตอร์ประสิทธิภาพ

แหล่งจ่ายไฟ: 12-24โวลต์กระแสตรง;

แรงดันไฟฟ้าประเภทเอาต์พุตจ่ายกระแสไฟน้อยกว่าหรือเท่ากับ 12mA;

กระแสไฟฟ้าทำงาน: ประเภทเอาต์พุตกระแสสองสาย, จ่ายกระแสไฟ 4-20 mA

ช่วง: BT25: 0-5มม./ BT50: 0-10มม./ BT125: 0-25มม./ BT250:0-50มม./ BT500:0- 100มม./ BT1250:{ {11}}มม./ BT2500: 0-500 มม

เอาท์พุต: 0-5V; 0-1อวี; 4-20มิลลิแอมป์; RS485 ดิจิตอล

ความเป็นเชิงเส้น: เอาต์พุตสัญญาณดิจิตอล: 0.1 %FS;

เอาต์พุตสัญญาณอะนาล็อก: 0.25%FS

ข้อผิดพลาดซ้ำ: น้อยกว่าหรือเท่ากับ 1um

ความละเอียด: น้อยกว่าหรือเท่ากับ O.1um

ไดนามิก: 5HZ

แรงในการวัด: 50g

อุณหภูมิในการทำงาน: -25 องศา ~~+85 องศา

ทนต่อแรงกระแทก: 250g/11 ms

ความทนทานต่อการสั่นสะเทือน: 10g/2KHZ

ค่าสัมประสิทธิ์อุณหภูมิ: จุดศูนย์น้อยกว่าหรือเท่ากับ 0.01%/ องศา

ความไวน้อยกว่าหรือเท่ากับ 025%/ องศา

คำแนะนำในการติดตั้ง

1. ควรเว้นระยะขอบไว้เมื่อเลือกช่วงเซ็นเซอร์ ส่วนหน้าประมาณ 2.5 มม. ควรหลีกเลี่ยงโซนบัฟเฟอร์สำหรับการติดตั้งและใช้งาน

2. เลือกแหล่งจ่ายไฟที่เหมาะสม ไม่สามารถรับประกันการใช้งานเซ็นเซอร์ตามปกติได้หากแรงดันไฟฟ้าสูงหรือต่ำเกินไป

3. ควรติดตั้งเซ็นเซอร์ในแนวตั้งฉากกับพื้นผิวการตรวจจับ และควรขันสกรูยึดให้แน่นหลังจากปรับตำแหน่งแล้ว

4. เซนเซอร์ดิสเพลสเมนต์เซนเซอร์ LVDT ซีรีส์ BT มีความแม่นยำสูง การติดตั้งและใช้งานควรหลีกเลี่ยงแหล่งสัญญาณรบกวน เช่น อุณหภูมิสูง การแผ่รังสีสูง การรบกวนด้วยไฟฟ้าสถิต การรบกวนความถี่สูง และการรบกวนทางแม่เหล็กไฟฟ้า เพื่อให้มั่นใจในความแม่นยำในการตรวจจับของเซ็นเซอร์

5. ลวดป้องกันเซ็นเซอร์มีการต่อสายดินอย่างดี

6. เดินสายให้ถูกต้อง หากสายไฟไม่ถูกต้องเซ็นเซอร์อาจได้รับความเสียหายร้ายแรง

7. ควรใช้ขายึดที่ผู้ผลิตจัดเตรียมไว้ให้ให้มากที่สุดสำหรับการติดตั้งเซ็นเซอร์ หากจำเป็นต้องติดตั้งและแก้ไขฟิกซ์เจอร์ที่ทำเองก็ควรออกแบบและติดตั้งภายใต้คำแนะนำของช่างเทคนิคในโรงงาน

บรรจุุภัณฑ์



เราจะแพ็คเซนเซอร์ด้วยโฟมและกล่องกระดาษ จากนั้นเราก็แพ็คมันด้วยกล่อง ปลอดภัยสำหรับการจัดส่งทางไกลและเป็นเวลานาน เรามีประสบการณ์การขายระหว่างประเทศ 10 ปี ดังนั้นเราจะเลือกวิธีแพ็คเกจที่เหมาะสม

จัดส่ง



ระยะเวลารอคอยของเซ็นเซอร์คือประมาณ 7-10 วัน

สำหรับปริมาณน้อย เราจะจัดส่งสินค้าทางอากาศ เช่น DHL, Fedex, UPS และขนส่งสินค้าทางอากาศ

สำหรับปริมาณมาก เรายังสามารถจัดส่งทางทะเลได้ เราจะจัดเตรียมเอกสารทั้งหมดสำหรับการดำเนินพิธีการศุลกากร

การชำระเงิน



สำหรับจำนวนเล็กน้อยต้องชำระเงินล่วงหน้า 100%

สำหรับการสั่งซื้อจำนวนมากต้องจ่ายล่วงหน้า 30% ยอดคงเหลือจะถูกทำความสะอาดก่อนจัดส่ง

เรายอมรับ T/T, Western Union, บัตรเครดิต
